套环 服务热线：025-58795885    13809047887

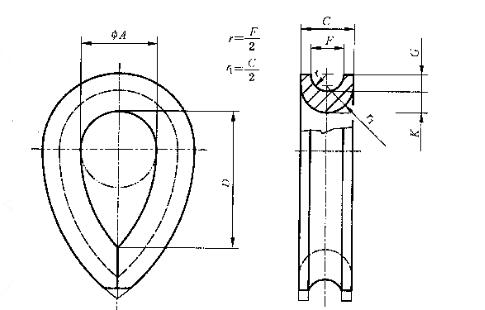

套环规格（钢丝绳公 称直径） d/mm	尺寸/mm										单件质量 Kg
	F	C		A		D		G min	K
		基本尺寸	极限偏差	基本尺寸	极限偏差	基本尺寸	极限偏差		基本尺寸	极限偏差
6	6.7±0.2	10.5	0 -1.0	15	+1.5 0	27	+2.7 0	3.3	4.2	0 -0.1	0.032
8	8.9±0.3	14.0	0 -1.4	20	+2.0 0	36	+3.6 0	4.4	5.6	0 -0.2	0.075
10	11.2±0.3	17.5		25		45		5.5	7.0		0.150
12	13.4±0.4	21.0		30		54		6.6	8.4		0.250
14	15.6±0.5	24.5		35		63		7.7	9.8		0.393
16	17.8±0.6	28.0	0 -2.8	40	+4.0 0	72	+7.2 0	8.8	11.2	0 -0.4	0.605
18	20.1±0.6	31.5		45		81		9.9	12.6		0.867
20	22.3±0.7	35.0		50		90		11.0	14.0		1.205
22	24.5±0.8	38.5		55		99		12.1	15.4		1.563
24	26.7±0.9	42.0	0 -3.4	60	+4.8 0	108	+8.6 0	13.2	16.8	0 -0.6	2.045
26	29.0±0.9	45.5		65		117		14.3	18.2		2.620
28	31.2±1.0	49.0		70		126		15.4	19.6		3.290
32	35.6±1.2	56.0		80		144		17.6	22.4		4.854
36	40.1±1.3	63.0	0 - 4.4	90	+6.0 0	162	+11.3 0	19.8	25.2	0 -0.8	6.972
40	44.5±1.5	70.0		100		180		22.0	28.0		9.624
44	49.0±1.6	77.0		110		198		24.2	30.8		12.808
48	53.4±1.8	84.0		120		216		26.4	33.6		16.595
52	57.9±1.9	91.0	0 -5.5	130	+7.8 0	234	+14.0 0	28.6	36.4	0 -1.1	20.945
56	62.3±2.1	98.0		140		252		30.8	39.2		26.310
60	66.8±2.2	105.0		150		270		33.0	42.0		31.396
